エイテックテクトロン製ボイドレス対応真空リフロー炉RNV152/RSV152シリーズ

エイテックテクトロン製鉛フリー対応真空リフロー炉RSV,RNV,RNVBシリーズ

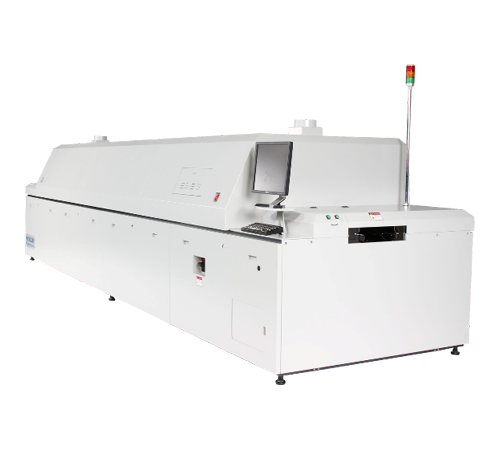

エイテックテクトロン製ボイドレス対応真空リフロー炉 RNV152/RSV152シリーズ
・はんだボイドを大幅に削減
はんだとの組み合わせで、ボイド面積 1%以下が可能です。
製品の電気特性、接続信頼性の向上が図れます。

・量産に最適な連続投入インライン搬送
最短30秒タクトの連続生産が可能です。

・上下熱風循環加熱方式
両面実装基板のはんだ付けと1回の真空リフローで両面の部品のボイドを削減可能です。
裏面にアルミフィンなどの放熱板付きメタル基板のはんだ付けも可能です。
ホットプレート加熱方式との比較で、温度のバラツキ(⊿t)が小さく、リフロー時間の短縮が可能です。

・環境にやさしい超低消費電力、高断熱仕様(約40%省エネ)

・高効率・大容量フラックス回収装置を標準装備
フラックス清掃が、年数回で済み、162モデルは、抜群の回収性能です。
・通常のN2リフロー炉としても使用可能
特長

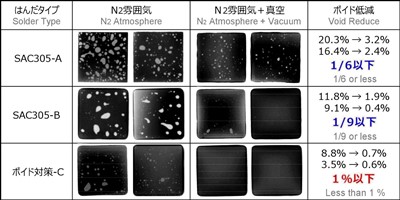

・真空作用の効果1熱風循環加熱と真空バキュームの組み合わせ効果で、大面積のはんだでもボイド発生を大幅に削減できます。ソルダーペーストとの組み合わせでボイド面積1%以下が可能です。

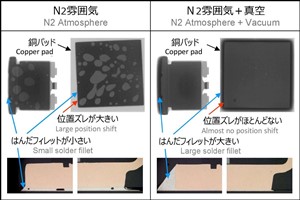

・真空作用の効果2セルフアライメント作用が大きく、部品の位置ズレ、浮き不良の低減が期待できます。はんだフィレットが大きく、外観検査性の向上が期待できます。

・加熱・真空処理性能上下熱風循環加熱と真空の組み合わせにより、少数ゾーンでも、従来の温度プロファイル条件の概念を超えた高品質のはんだ付けが可能です。真空チャンバーの小型化により、短時間での真空処理が可能となり、最短30秒ダクトでの量産対応ができます。鉛フリーはんだ融点以上の加熱時間が、60秒以下の耐熱性の小さな電子部品の真空はんだ付け対応ができます。RSVモデルは、高温はんだによる銅製やアルミ製などの厚板メタル基板のはんだ付け対応ができます。

・高断熱設計低熱伝導率断熱材を使用。断熱材二重化と断熱材カバーの樹脂化、超低消費電力と合わせ、大幅な省エネとCO2の削減が図れます。

・フラックス回収ユニット、フィルターユニット炉内フラックスの回収ユニット大容量化により、フラックス汚れの清掃頻度を年間数回程度に大幅に低減し、稼働率を向上。ラジエーター交換と清掃が、簡単容易に行うことができます。162モデルは、水冷化と新循環フロー設計により、世界最高性能のフラックス回収システムです。真空ポンプのフラックス汚れを多段特殊フィルターで保護します。

基本仕様
モデル名RNV152M / RSV152M / RNV162M
-512-WD-512-LE-612-WD-612-LE
加熱ゾーン 5 6
真空ゾーン 1
冷却ゾーン 2
電 源 AC200V 3Φ
起動電力 最大 36kW (39.5kW) 最大 43kW (46.8kW)
安定電力 約 8kW (約 12.5kW) 約 10kW (約 14.7kW)
加熱温度 RNV:Max 280℃ RSV:Max 350℃
真空度 1 ~ 12kPa
窒素消費量 約 24m3/h 約 18 ~ 24m3/h 約 24m3/h 約 18 ~ 24m3/h
装 置 機 長 5,406mm
(5,151mm)
5,871mm
(5,951mm)
5,741mm
(5,486mm)
6,286mm
(6,366mm)
機 幅 1,350mm (1,510mm)
機 高 1,500mm
基 板 100 ~ 330mm 100 ~ 250mm 100 ~ 330mm 100 ~ 250mm
長さ 100 ~ 250mm 100 ~ 330mm 100 ~ 250mm 100 ~ 330mm
部品高さ 上下 30mm (from chain top)
フラックス回収 標準装備:大型空冷冷却回収ユニット(大型水冷冷却回収ユニット)
エイテックテクトロン製鉛フリー対応真空リフロー炉 RSV,RNV,RNVBシリーズ
特長

・はんだボイドの大低減

・最短30秒タクトの連続生産が可能

・上下熱風加熱方式

・環境にやさしい調低消費電力、高断熱仕様

・高効率・大容量フラックス回収装置を標準装備

・通常のN2・Air熱風リフロー炉としても使用可能

基本仕様

モデル名

RSV12M-612-WD

RNV12M-512

RNVB12M-11

加熱ゾーン

6

5

1

真空ゾーン

1

1

冷却ゾーン

2

2

1

電源

AC200V 3Φ 116A

AC200V 3Φ 103A

AC200V 3Φ 29A

加熱温度

Max 350

Max 280

Max 280

真空度

110kPa

112kPa

510kPa

窒素消費量

Approx.300400 L/min

Approx.200 L/min

本体

機長

5,140mm

5,580mm

1,082mm

機幅

1,310mm

1,310mm

1,760mm

機高

1,500mm

1,500mm

1,280mm

基板

100330mm

100250mm

75250mm

長さ

100250mm

100330mm

100330mm

部品高さ

30mm

30mm

30mm

30mm

30mm

30mm

フラックス回収装置

標準装備

オプション

PCset,月間タイマー,指定色,

     基板サイズ 250×200mm以下:Max30mm、 250×270mm以下:Max18mm

ラインナップ

RSVシリーズ

RNVシリーズ

RAVシリーズ

RNVBシリーズ

RSV12M-411-LE

RNV12M-411

RAV12M-411

RNVB12M-11

RSV12M-411-WD

-





RSV12M-512-LE

RNV12M-512

RAV12M-512



RSV12M-512-WD

-





RSV12M-612-LE

RNV12M-612

RAV12M-512



RSV12M-612-WD

-





RSV12L-411-LE

RNV12L-411

RAV12L-411
