ワイエス製作業コンベア UCW-100

ワイエス製ローダ(Mサイズ)PK32N

ワイエス製アンローダ(Mサイズ)PS-32N

ナガオカ製作所クリーニング装置 基板両面端面クリーナーII NZC‐460E

ナガオカ製作所基板収納機 アンローダ NUS2310EH

ナガオカ製作所基板供給装置 ローダ NL2310EH

ナガオカ製作所基板搬送装置 基板搬送コンベア 作業者コンベア NZC-250E-500

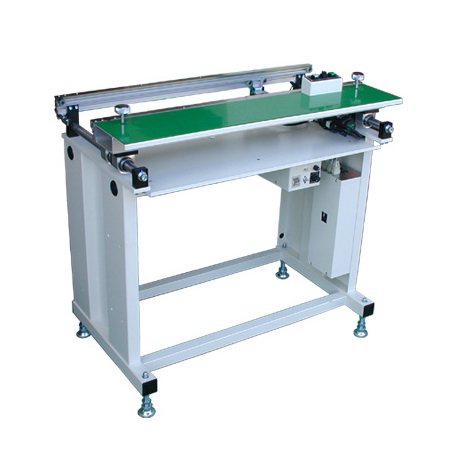

ワイエス製 作業コンベア UCW-100
検査・修正用のインラインコンベアです。
特長
  • 幅調整はスライドロック方式で簡単かつスピーディーに。(標準タイプ)
  • コンベアは、左右で独立していますのでベルト交換等のメンテナンスも容易です。
  • 各種オプションを豊富に取り揃えていますので、ご希望に応じたグレードアップが可能です。
  • 上流機、下流機からの信号に対応。
  • 自動幅可変機構の搭載により自動ライン対応も可能です。
  • 安全カバー等の製作も対応いたします。
  • コンベア長さ、搬送速度はご相談に応じます。
基本仕様
電源 AC100V
塗装色 ホワイト(TN-90)半ツヤ
対応基板 W=50~250mm×L=80~330mm
搬送速度 約1~10m/min 可変速
基板搬送高さ 900±30mm
コンベア長さ L=1000mm
ベルト 帯電防止
作業台 幅200mm取付
オプション

照明装置
部品棚
コンセント
コンベア可変速仕様
基板ストッパ
タイマ
冷却ファン
自動幅またはハンドル幅可変機構
カバー
その他の特殊仕様については、ご相談に応じます。

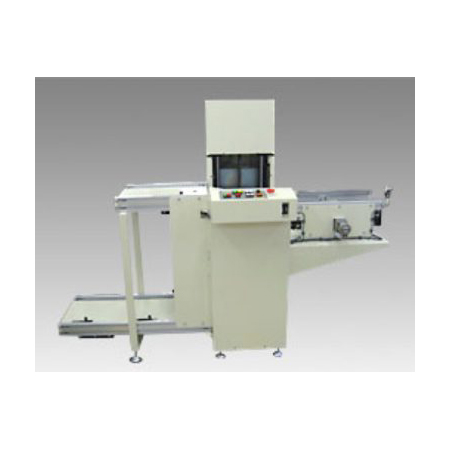

ワイエス製 ローダ(Mサイズ)PK32N
マガジンに入ったプリント基板を1枚ずつ下流装置へ供給します。
特長
  • 操作パネルはタッチパネルです。
  • タッチパネルにより下記の事項が簡単に操作できます。
    • 異常時の対処内容のモニター表示。
    • シーケンサ入出力状態のモニター表示。
    • 供給段ピッチ、段位置、枚数の設定。
    • 供給タクトタイム及び下流機に対する信号パターンの設定。
  • シグナル灯及びマガジン矯正ユニットは、標準装備されています。
  • マガジンコンベアの向きが直角のタイプもあります。
基本仕様
電源 AC100V
エアー 0.4MPa以上
塗装色 ホワイト(TN-90)半ツヤ
対応基板 W=50~250mm×L=80~330mm
対応マガジン W=320mm×L=355mm×H=570mm
基板搬送高さ 900±30mm
基板供給ピッチ 10mm 1~4段
搭載マガジン数 空マガジン=2ヶ、実マガジン=3ヶ、リフタ内=1ヶ
オプション

自動幅可変

パソコン(通信)対応

ハンドル幅可変

安全カバー

その他の特殊仕様については、ご相談に応じます。

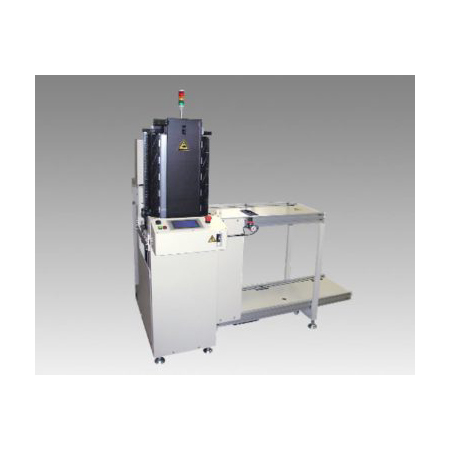

ワイエス製 アンローダ(Mサイズ)PS-32N
上流装置から流れてきたプリント基板を1枚ずつマガジンへ収納します。
特長
  • 操作パネルはタッチパネルです。
  • タッチパネルにより下記の事項が簡単に操作できます。
    • 異常時の対処内容のモニター表示。
    • シーケンサ入出力状態のモニター表示。
    • 収納段ピッチ、段位置、枚数の設定。
    • 上流機に対する信号パターンの設定。
  • シグナル灯及びマガジン矯正ユニットは、標準装備されています。
  • マガジンコンベアの向きが直角のタイプもあります。
基本仕様
電源 AC100V
エアー 0.4MPa以上
塗装色 ホワイト(TN-90)半ツヤ
対応基板 W=50~250mm×L=80~330mm
対応マガジン W=320mm×L=355mm×H=570mm
基板搬送高さ 900±30mm
基板供給ピッチ 10mm 1~4段
搭載マガジン数 空マガジン=2ヶ、実マガジン=3ヶ、リフタ内=1ヶ
オプション

自動幅可変
パソコン(通信)対応
ハンドル幅可変
安全カバー
その他の特殊仕様については、ご相談に応じます。

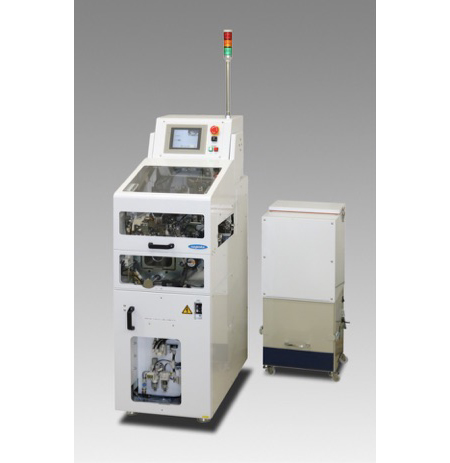

ナガオカ製作所 クリーニング装置 基板両面端面クリーナーII NZC‐460E
基板の表面・裏面・端面に付着したゴミをブラシによりクリーニングします
特長

<新機能>
◆ブラシの摩耗を検出し、ブラシの押し込み量を自動で補正を行い常に同じ条件でクリーニングを行います。
◆ブラシの高さ調整は、基板厚に設定した値により自動で調整を行います。

◆基板の表面/裏面のクリーニングを行います。
◆基板の端面のクリーニングを行います。
◆運転モードに合わせて、機種の登録を行います。
両面、上面、端面(有無)、基板厚、押し込み量などを登録します。
◆機種選択により、運転を開始します。
登録された条件で運転が開始されます。
◆上位からの機種情報により、自動で機種切り替えを行うことも可能です。

基本仕様
型式 NCWS-250Ⅱ NCWS-460Ⅱ
外形寸法 W 416×D 860×H 1383mm W 416×D 1070×H 1383mm
質量 200kg
適用基板サイズ W 416×D 860×H 1383mm L 80×W 50 ~ L 510×W 460㎜
搬送方式 平ベルト(帯電防止処理ベルト)で基板を搬送します。
搬送速度 推奨値:3.0 m/min

両サイド端面
クリーニング機構

基板の端面に付着したゴミをブラシの回転により除去し集塵機に回収します。

ブラシ材質

ナイロン素材を使用しています。

上面・下面
クリーニング機構

基板の上面/下面に付着したゴミは、ブラシの回転により掻き上げて集塵機に回収します。

ブラシ高さ自動調整

回転ブラシの高さは、基板厚に設定した値に自動で調整を行います。

ブラシ摩耗補正機能

ブラシの摩耗について、押し込み量を自動で補正を行い常に同じ条件でクリーニングを行います。

エアーブロー機構

コンベア上面にエアーブローの機構が付いています。
30μmの隙間から噴出するエアーにより、スルーホールに入り込んでいるゴミを除去します。

ブラシ材質

アクリル素材にカーボンを練りこんだ導電性繊維を使用しております。

静電気除去装置

基板搬出側にイオナイザーが上面/下面に設置されています。

コンベア幅調整

自動幅調整

操作部

タッチパネルによる(5インチ)

安全機構

安全を目的としたカバーが付いています(インターロック機構付)

使用電源 AC100V±10% 電源コード 5 m 付
消費電力 最大1.5kVA 最大1.8kVA

空圧源

空気消費量:100Nℓ/min  圧力:0.5±0.1MPa

空気消費量:200Nℓ/min  圧力:0.5±0.1MPa

塗装色 ホワイト

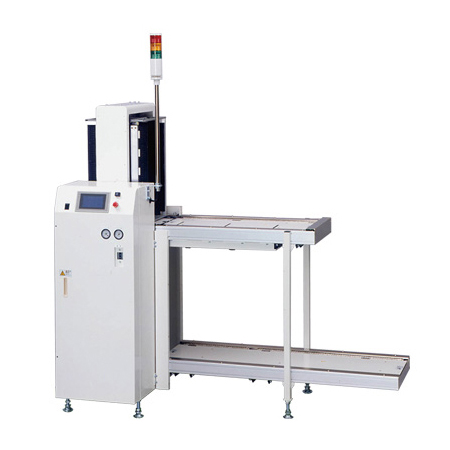

ナガオカ製作所 基板収納機 アンローダ NUS2310EH
前工程から搬送されてきた基板を一枚ずつマガジンラック内に収納します
基本仕様
型式 NUS1110EH NUS1210EH NUS2210EH NUS2310EH
外形寸法 W1495×D904×H1580 W1835×D904×H1580 W1875×D904×H1580 W2185×D904×H1580
質量 230kg 240kg 250kg 260kg

ラック搭載数

上段1基
下段1基
エレベータ内1基

上段1基
下段2基
エレベータ内1基

上段2基
下段2基
エレベータ内1基

上段2基
下段3基
エレベータ内1基

適用基板サイズ L 80mm×W 50mm ~ L 330mm×W 250mm

対象マガジン寸法

L 355mm×W 320mm×H 563mm

基板供給ピッチ

10・20・30・40mm 4段階切替式

基板供給タクト

10秒以下

ラック交換タクト

18秒以下

使用空気源

空気消費量:10Nℓ/min  圧力:0.5±0.1MPa

使用電源 AC100V±10% 3Pアース付電源コード 5m付  消費電力:最大0.35kVA
消費電力

プッシャコンベア

手動による幅可変  搬送速度:10m/min 定速

塗装色 ホワイト
制御 プログラマブルコントローラ
オプション


昇降部 安全カバー
ラックコンベア上段/下段 安全カバー
コンベア幅 自動調整
タッチパネル仕様
3色表示灯
その他の特殊仕様については、ご相談ください。

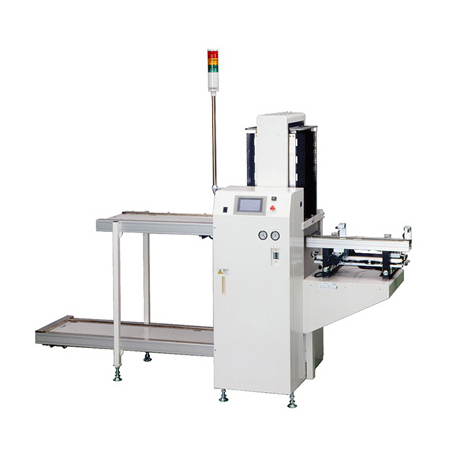

ナガオカ製作所 基板供給装置 ローダ NL2310EH
マガジンラック内に収納されている基板を一枚ずつ次の工程に供給します
基本仕様
型式 NL1110EH NL1210EH NL2210EH NL2310EH
外形寸法 W1190×D904×H1580 W1250×D904×H1580 W1290×D904×H1580 W1600×D904×H1580
質量 210kg 220kg 230kg 240kg

ラック搭載数

上段1基
下段1基
エレベータ内1基

上段1基
下段2基
エレベータ内1基

上段2基
下段2基
エレベータ内1基

上段2基
下段3基
エレベータ内1基

適用基板サイズ L 80mm×W 50mm ~ L 330mm×W 250mm

対象マガジン寸法

L 355mm×W 320mm×H 563mm

基板供給ピッチ

10・20・30・40mm 4段階切替式

基板供給タクト

8秒以下

ラック交換タクト

18秒以下

使用空気源

空気消費量:10Nℓ/min  圧力:0.49±0.1MPa

使用電源 AC100V±10% 3Pアース付電源コード 5m付
消費電力 消費電力:最大0.35kVA
塗装色 ホワイト
制御 プログラマブルコントローラ
オプション

昇降部 安全カバー
ラックコンベア上段/下段 安全カバー
基板クリーニングユニット
後工程への乗り継ぎレール
タッチパネル仕様
3色表示灯
シーケンサ指定
その他の特殊仕様については、ご相談ください。

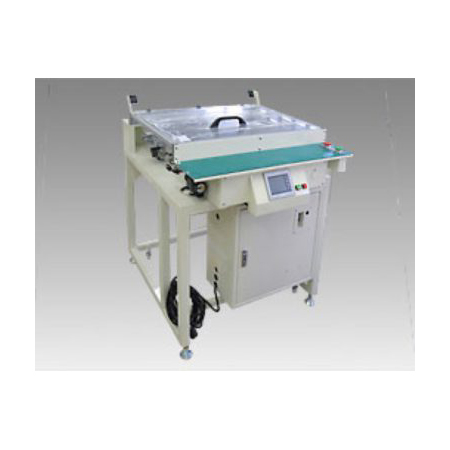

ナガオカ製作所 基板搬送装置 基板搬送コンベア 作業者コンベア NZC-250E-500
コンベア上で基板を一時停止させ目視確認が行えます。
基本仕様
型式 NZC-250E-500
質量 70kg
適用基板サイズ W500×D640×H940 L 80mm×W 50mm ~ L 510mm×W 460mm
搬送方式 平ベルト方式(帯電防止処理ベルト)により基板を搬送します
搬送速度 1 ~ 10m/min 速度可変付

適用基板幅調整

手動幅調整

作業完了スイッチ

フットスイッチ 又は 手元スイッチ

使用電源 AC100V±10% 3Pアース付電源コード 5m付  消費電力:最大0.15kVA
消費電力
塗装色 ナガオカ標準色 ホワイト:マンセル N9.3艶有り
制御 プログラマブルコントローラ
付属品 ●コンベア幅 自動調整
●コンベア上面 安全カバー
●連結用プレート
●タッチパネル仕様
●2枚バッファ仕様
