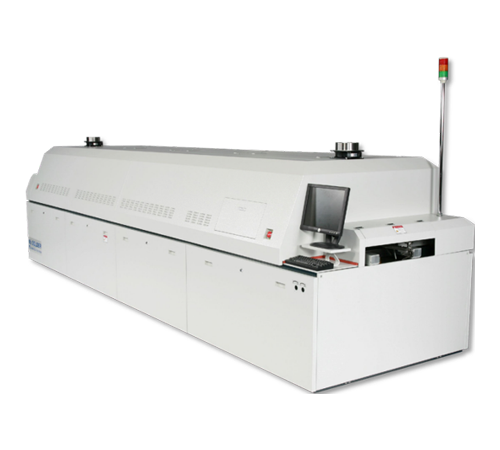

エイテックテクトロン製フラックスフューム高効率除去タイプリフロー炉 RN152シリーズ
・驚異的なフラックス回収性能
・フラックス付着垂れ問題を飛躍的に低減
・新型ノズルによる温度均一性の向上
・簡単なラビリンスの高さ調整
・環境とお財布にやさしい低消費電力
・設定温度変更時間の短縮(高温→低温)
特徴

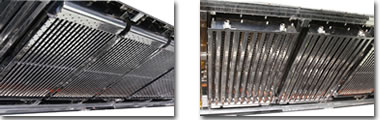

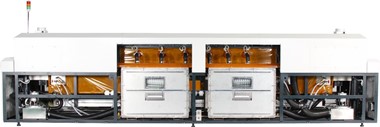

・世界最高性能のフラックス回収効率フラックス特性と炉内エアー対流に合わせた最も効率的に回収を行う新循環フローの大型水冷式フラックス回収ユニットを2系列に標準装備しました。

・天井からのフラックス垂れ問題の解消出入口の100℃以下の低温部の天井にフラックス付着を防止するためのヒーターを、下部には水冷式冷却ユニットを設置しました。

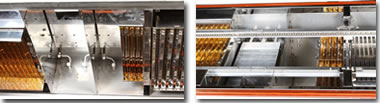

・加熱ムラを最小限に抑えた新型ノズルETC独自の新型ノズル採用と、きめ細やかな5段階風速設定により、多種多様な基板に対して加熱ムラのない均一な加熱が可能です。冷却ゾーンのノズル形状は、フラックス垂れ低減対策の形状となっています

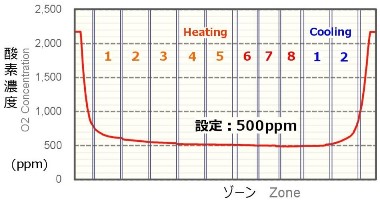

・全ゾーンが同一酸素濃度ETC独自の内圧コントロールにより、低消費量の窒素で全ゾーン同一酸素濃度を実現し、OSP表面処理基板の裏面パッドやスルーホールの銅箔の酸化を防ぎ、接続信頼性の高いはんだ付けができます。

・ラビリンス高さ調整上下ユニット部品の高さに応じてラビリンスの高さを簡単に調整できるため、窒素の消費量の節約と効率化を図ることができます。

・加熱全ゾーンの強制冷却ユニット(オプション設定)各ゾーンの温度設定を高温から低温に変更する場合、水冷式フラックス回収ユニットからの冷気エアーを活用して強制冷却することにより、段取り替え時間を大幅に短縮することができます。

基本仕様
モデル名RN152M-82RN152M-102RN152L-82RN152L-102RN152LL-82RN152LL-102
加熱ゾーン 8 10 8 10 8 10
冷却ゾーン 2
電 源 AC200V 3Φ
起動電力 最大 31.4kW 最大 37.9kW 最大 37.3kW 最大 45.1kW 最大 43.1kW 最大 52.4kW
安定電力 約 10.7kW 約 11.5kW 約 11.3kW 約 13.7kW 約 13.1kW 約 15.9kW
窒素消費量 約 15 ~ 18m3/h 約 18m3/h 約 24m3/h
装 置 機 長 5,874mm 6,901mm 5,874mm 6,901mm 6,062mm 7,141mm
機 幅 1,424mm 1,574mm 1,674mm
機 高 1,495mm 1,595mm
基 板 50 ~ 250mm 50 ~ 400mm 50 ~ 500mm
長 さ 70 ~ 330mm 70 ~ 500mm 70 ~ 600mm
部品高さ ラビリンス高さ可変 上下 5 ~ 27mm(from chain top)
フラックス回収 標準装備:大型水冷冷却回収ユニット

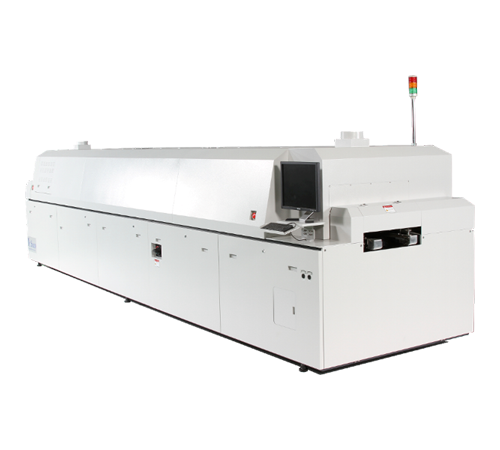

エイテックテクトロン製鉛フリー対応N2リフロー炉 NJ06シリーズ
・精細で高品質な加熱性能
・低消費電力(従来機の40%減)
・大容量、高効率フラックス回収
・作業環境に配慮した断熱設計
特長

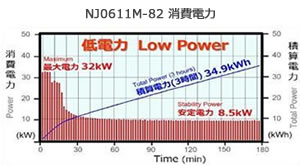

・環境にやさしい超低消費電力炉体の軽量化と高断熱化によって、大幅な超低消費電力を実現しました。NJ0611に更新することにより、省エネ効果による電気代とCO2の大幅削減ができます。

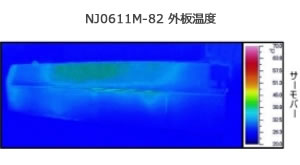

・作業環境に配慮した高断熱設計超低消費電力効果と合わせ、外板の表面温度を人と空調設備に負担を与えない温度までに断熱しました。

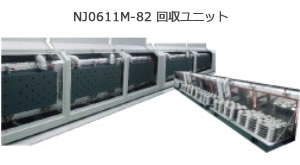

・稼働効率を高める大容量フラックス回収ユニットフラックス回収ユニットの大容量化により、清掃頻度を大幅に低減。ラジエーターの交換・清掃も簡単に行うことができます。

基本仕様
モデル名NJ0611M-82NJ0611M-102 NJ1611L-82 NJ0611L-102
加熱ゾーン 8 10 8 10
冷却ゾーン 2
電 源 AC200V 3Φ
起動電力 最大 32kW 最大 42.5kW 最大 35kW 最大 44kW
安定電力 約 8.5kW 約 11.5kW 約 9.5kW 約 12kW
窒素消費量 約 15 ~ 18m3/h 約 18m3/h
装 置 機 長 5,134mm 5,704mm 5,431mm 6,322mm
機 幅 1,360mm
機 高 1,460mm 1,525mm
基 板 50 ~ 400mm 50 ~ 500mm
長 さ 70 ~ 500mm 70 ~ 600mm
部品高さ 上:27mm  下:27mm(from chain top)
フラックス回収 標準装備:大型空冷冷却回収ユニット

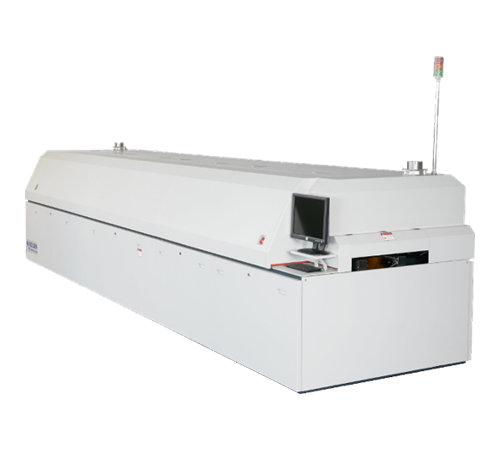

エイテックテクトロン製鉛フリー対応N2リフロー炉 NJ08シリーズ(廉価タイプ)
・超低消費電力(従来機の約半減)
・大容量、高効率フラックス回収
・作業環境に配慮した断熱設計
特長

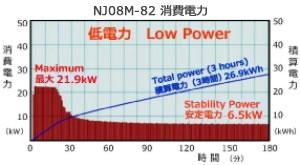

・環境にやさしい超低消費電力従来機の約半減。エアータイプよりも省エネ、超低消費電力です。NJ08に更新することにより、省エネ効果による電気代とCO2の大幅削減ができます。
高断熱設計

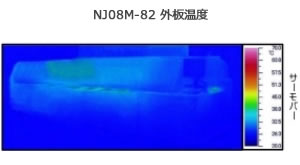

・作業環境に配慮した高断熱設計超低消費電力効果と合わせ、外板の表面温度を人と空調設備に負担を与えない温度までに断熱しました。

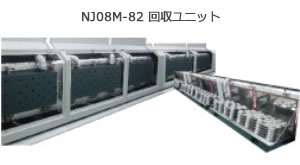

・稼働効率を高める大容量フラックス回収ユニットフラックス回収ユニットの大容量化により、清掃頻度を大幅に低減。ラジエーターの交換・清掃も簡単に行うことができます。

基本仕様
モデル名NJ08S-82NJ08M-82NJ08M-102
加熱ゾーン 8 10
冷却ゾーン 2
電 源 AC200V 3Φ AC200V 3Φ AC200V 3Φ
起動電力 最大 21.0kW 最大 23.0kW 最大 27.0kW
安定電力 約 6kW 約 6.5kW 約 7.2kW
窒素消費量 約 15 ~ 18m3/h
装 置 機 長 4,310mm 5,134mm 5,704mm
機 幅 1,290mm 1,360mm
機 高 1,395mm
基 板 50 ~ 330mm 50 ~ 400mm
長 さ 70 ~ 400mm 70 ~ 500mm
部品高さ 上:27mm  下:27mm(from chain top)
フラックス回収 標準装備:大型空冷冷却回収ユニット
