KOKI TEC製 卓上型ポイントフラクサー装置SPROBO (ULTIMA-SSP)(卓上型モデル)

KOKI TEC製 卓上型ポイントフラクサー装置MINIROBO

KOKI TEC製 卓上型ポイント噴流半田付け装置TAKUROBO-Ⅱ(卓上モデル)

KOKI TEC製 卓上型ポイント噴流半田付け装置TAKUROBO (ULTIMA-STR2)(卓上モデル)

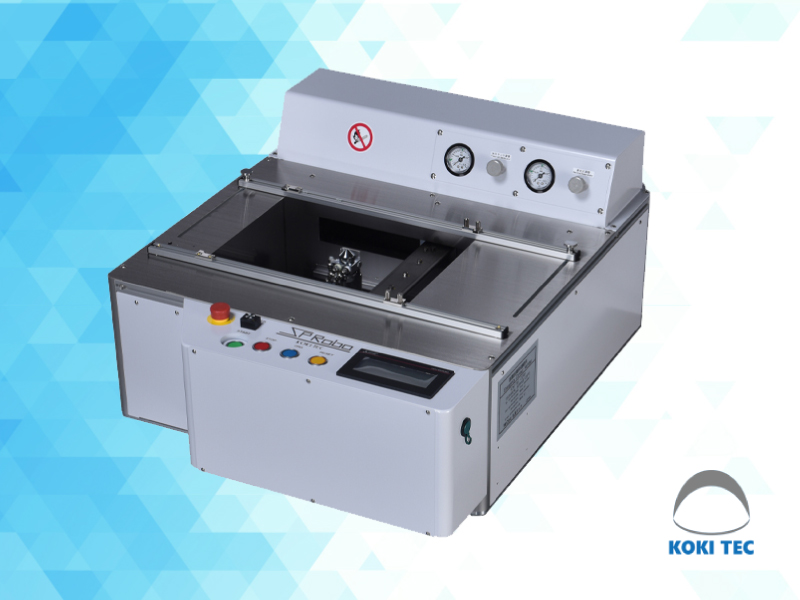

KOKI TEC製 卓上型ポイントフラクサー装置 SPROBO (ULTIMA-SSP)(卓上型モデル)
特長

・フラックスを必要量だけ必要な場所にポイント塗布します。フラックスの節約によりコストダウンが行えます。

・TAKUROBOとセットでお使い頂けると高いはんだ付け品質が得られます。供給電源を共有する事が出来ます。

・少量多品種の生産や試作など、小型生産設備を低価格でご提供致します。

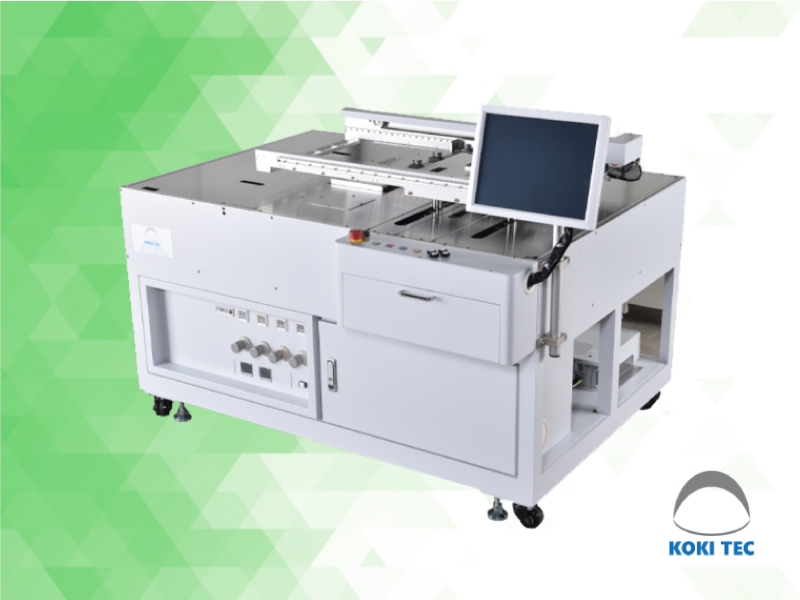

KOKI TEC製 卓上型ポイントフラクサー装置 MINIROBO
オールインワンシステムで「多品種少量」生産が可能(大型基板まで対応可)
特長

●高品質・・・はんだ付けポイントごとに必要なはんだ量と熱容量、及び時間をコントロール。ノズル外周より加熱N2を噴射。ブリッジレス、スルーホールアップ向上に有効。

●NCソフト作成の簡易化・・・「専用ソフト」(O/P)にスキャナーで取り込んだ画像や基板設計時のガーバデータを表示させ、「はんだ付け」プログラムを生成できます。「CCDカメラティーチング機構」(O/P)を使用し、対象基板の実像確認しながら「はんだプログラム」を作成できます。

●治具レス化・・・ノズル先端部分は数種類のラインナップを取り揃え、パターンレイアウトにより選択可能です。傾斜型キャリアレス式はんだ付け装置で使用している「専用パレット治具」が不要で、製造コストが削減できます。

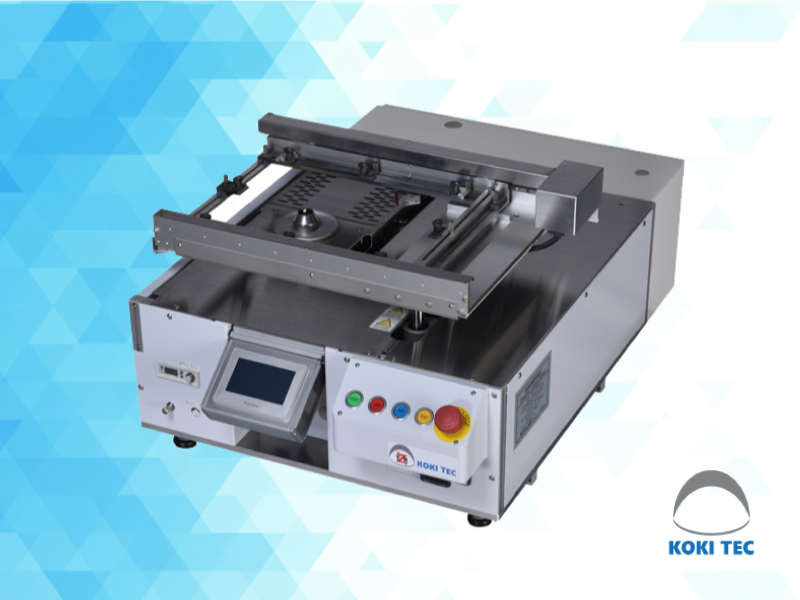

KOKI TEC製 卓上型ポイント噴流半田付け装置 TAKUROBO-Ⅱ(卓上モデル)
●「はんだごてロボット」に変わる高品質はんだ付けロボット
●小型化・低価格を実現Lサイズ対応(NEW)
●「少量多品種生産」「試作」「リペア」工程を1台3役
特徴

●高品質:はんだ付けポイントごとに必要なはんだ量と時間をコントロール。「はんだごて」工法よりも使用温度が低く、はんだ付け製品への「熱付加」を軽減可能。

基本仕様

使用項目

装置型式

ULTIMA-TR-

ULTIMA-TRL

基板サイズ MIN

50W×50L mm

基板サイズ MAX

250W×330L mm

380W×460L mm

基板厚

0.82.0 mm

プログラムステップ

100ステップ 40ファイル

ノズル径

内径Φ2.5~20.0

はんだ容量

16kg(比重7.3kg

窒素供給量

0.5Mpa 25/min

電源

単相 200V 4KVA

外形寸法

620W×760L×440H mm

920W×1270L×975 mm

重量

97kg(はんだ含む)

130kg



使用項目

装置型式

ULTIMA-TR-SP

ULTIMA-SSP-L

基板サイズ MIN

50W×50L mm

基板サイズ MAX

250W×330L mm

380W×460L mm

基板厚

0.82.0 mm

プログラムステップ

100ステップ 40ファイル

フラックスタンク量

1

ノズル

2流体/超音波

エア

0.40.5MPa

電源

単相 200V 0.1KVA

単相 200V 0.1KVA

外形寸法

630W×640L×365H mm

800W×840L×395H mm

重量

45kg

50kg

KOKI TEC製 卓上型ポイント噴流半田付け装置 TAKUROBO (ULTIMA-STR2)(卓上モデル)
特長

●部品にやさしいポイントはんだ付け設備です。
●少量多品種の生産や試作向け小型生産設備を低価格でご提供。
●ポイント噴流によるリードとパターンへの確実なはんだ接触と部品毎の最適なはんだ付けができる卓上型モデルです。

基本仕様
仕様項目 ULTIMA-STR2
標準 オプション
基板サイズMIN 50Wx50Lmm
基板サイズMAX 250Wx330Lmm 400Lmm対応
基板厚さ 0.8~2.0mm
搭載部品高さ 上面50mm以下
下面25mm以下
プログラムステップ 200ステップ 50ファイル 100ステップ 100ファイル
ノズル径 内径Φ2.5~20.0mm 各種特注ノズル
はんだ容量 約16kg(比重7.3時)
窒素供給量 0.5MPa25L/min
電源 単相 200V±10% 4KVA(20A立ち上げ時)
装置寸法 全長:620mm 全幅:760mm 全高:440mm
自重量 約97Kg(はんだ含む)
