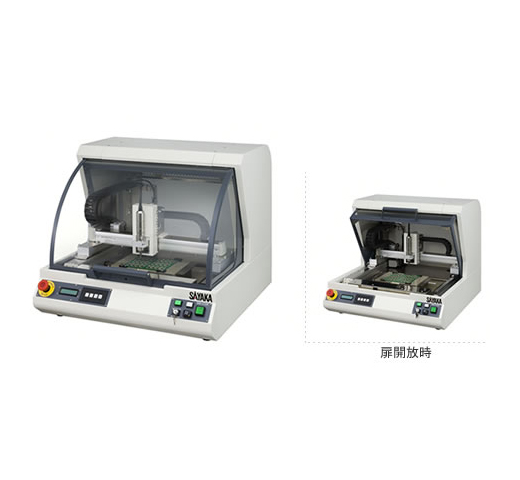

サヤカ製ルーター式基盤分割機 《卓上タイプ》SAM-CT23V
左右からも基板着脱可能
DXFデータ読込み対応ソフトによるティーチング

特長
  • 開放型扉採用により、基板の供給・取り出しが簡単に行えます。
  • 図面データ(DXFファイル)を読み込み、モニタ画面上でマウスをクリックするだけの簡単なティーチング
  • 高速・3軸駆動により生産タクトを大幅に短縮
  • AC100Vのみで生産が可能。生産場所を選びません。
  • Z軸高さの自動多段切替によって、刃物を最大限使用することが可能
  • 上位機種Jシリーズとの基板受け治具の共用が可能
    • 基本仕様
    最大基板サイズ 250mm×350mm
    板厚 0.4mm～2.0mm
    材質 ガラエポ　CEM1、3等　樹脂基板
    ルータ径 φ0.8～3.0mm
    切削速度 Max.50mm/sec
    最大移動速度 500mm/sec
    繰り返し精度 ±0.02mm(X・Y・Z軸)
    Z軸ストローク Max.35mm
    スピンドル回転数 40,000～50,000rpm
    X・Y・Ｚ軸制御 ACサーボ
    電源 単相 AC100V ±5％ 50/60Hz
    消費電力 約0.2KVA(本体のみ)
    空気圧 無し
    エアー消費量 無し
    本体重量 70kg
    外形寸法 W 664 × D 715 × H 602 mm
    サヤカ製ルーター式基盤分割機 《卓上タイプ》SAM-CT22S
    画像処理機能搭載のデスクトップタイプルーター式基板分割機
    特長
  • Windowsをベースにしたソフトのため、操作（ティーチングなど）・管理が非常に簡単
  • ルーター寿命を延ばす事を可能にしたソフトによるＺ軸多段切替（最大5段階、通常3段階：任意設定可）
  • デスクトップタイプで省スペースのため、セル生産に最適
  • AC100Vのみで生産が可能。生産場所を選びません。
    • 基本仕様
    最大基板サイズ 250mm×250mm
    板厚 0.4mm～3.0mm
    材質 ガラエポ　CEM1、3等　樹脂基板
    ルータ径 φ0.8～3.0mm
    切削速度 Max.50mm/sec
    最大移動速度 500mm/sec
    繰り返し精度 ±0.02mm（XY）　±0.05mm（Z）
    Z軸ストローク Max.40mm
    スピンドル回転数 5,000～60,000rpm
    X・Y・Ｚ軸制御 パルスモーター　×３
    電源 AC100-120V 50/60Hz
    消費電力 800W
    空気圧 無し
    エアー消費量 無し
    本体重量 61kg
    外形寸法 W610mm×D700mm×H448mm

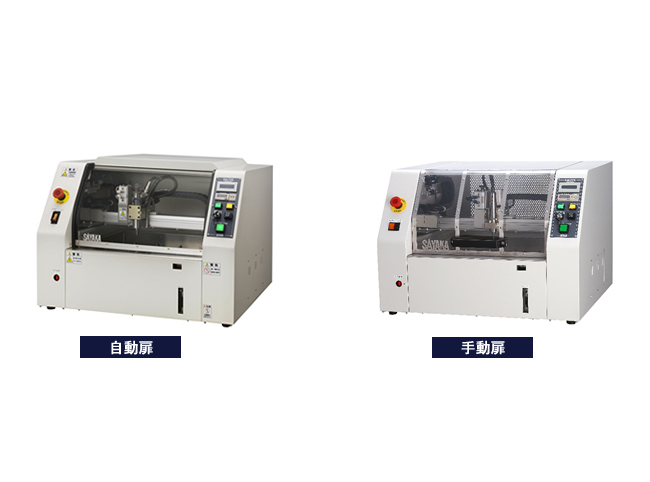

    サヤカ製ルーター式基盤分割機 《卓上タイプ》SAM-CT23Q SAM-CT35Q SAM-CT36Q
    コストパフォーマンスに優れた高性能小型卓上機
    特長

    シンプルな設計が低コスト化を実現
    コンパクトなデザインで、セル生産に最適な卓上型基板分割機です
    治具下面からの全面集塵方式を採用し、切断粉の付着を最小限に抑えました
    上位機種Jシリーズとの基板受け治具の共用が可能
    切断データの数値入力、ダイレクト入力が可能(オプション：DXFデータ読込みティーチングソフト）
    治具ビットセンサにより31種類の治具と切断プログラムの合致を照合します。
    刃物高さの手動3段切替により長寿命化が可能

    基本仕様
      SAM-CT23Q
    （手動扉・自動扉）    		 SAM-CT35Q
    （自動扉）    		 SAM-CT36Q
    （自動扉）
    最大基板サイズ 250mm×350mm 350mm×500mm 350mm×600mm
    板厚 0.4mm～2.0mm
    材質 ガラエポ　CEM1、3等　樹脂基板
    ルータ径 φ0.8～3.0mm
    切削速度 Max.50mm/sec
    最大移動速度 400mm/sec
    繰り返し精度 ±0.02mm（X・Y軸）
    Z軸ストローク 25mm
    スピンドル回転数 ［標準］ 40,000rpm
    ［オプション］ 5,000～60,000rpm    		 5,000～60,000rpm 5,000～60,000rpm
    X・Y・Ｚ軸駆動方法 ACサーボモータ（X・Y軸）　シリンダ（Z軸）
    電源 AC100V +10/-5％ 50/60Hz
    最大消費電力 1.2kVA （集塵機含む)
    空気圧 0.5～0.7MPa
    エアー消費量 約10L/min　(A.N.R)
    本体重量 約60kg 約75kg 約90kg
    外形寸法(mm) ［手動扉］ W720×D640×H500
    ［自動扉］ W720×D640×H522    		 W820×D740×H533 W970×D740×H533

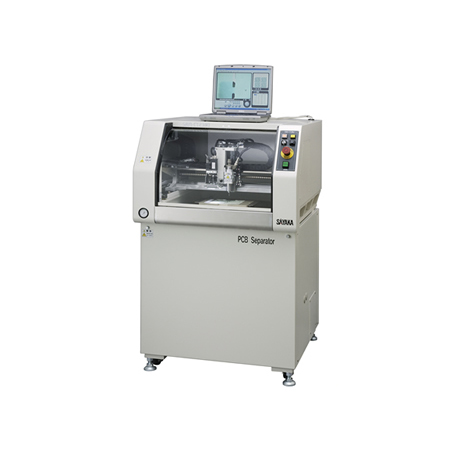

    サヤカ製ルーター式基盤分割機 SAM-CT23NJ、CT26NJ、CT34NJ、CT56NJ
    3軸制御による超高速切断
    画像処理による楽々ティ－チング。機種切り替えを頻繁に行うような生産形態のお客様に適しています。
    特長
  • 3軸制御とその移動速度を最大に上げ、高速切断を実現
  • 画像処理機能を搭載、パソコン画面で簡単ティ－チング
  • 画像処理により基板の位置補正を行い切断精度をさらに向上
  • 刃物高さの自動段切替により、刃物を最大限使用することが可能 （最大5段切替え）
  • カメラでQRコードを読み込んで切断プログラムを自動で選択
    • 基本仕様
      SAM-CT23NJ SAM-CT26NJ SAM-CT34NJ SAM-CT56NJ
    最大基板サイズ 250×350 250×600 300×400 500×600
    板厚 0.4～2.0 0.4～2.0 0.4～2.0 0.4～2.0
    材質 ガラエポ　CEM1、3等
    樹脂基板    		 ガラエポ　CEM1、3等
    樹脂基板    		 ガラエポ　CEM1、3等
    樹脂基板

    ガラエポ　CEM1、3等

    樹脂基板
    ルータ径 φ0.8～3.0mm φ0.8～3.0mm φ0.8～3.0mm φ0.8～3.0mm
    切削速度 Max.50mm/sec Max.50mm/sec Max.50mm/sec Max.50mm/sec
    最大移動速度 800mm/sec 800mm/sec 800mm/sec 800mm/sec
    繰り返し精度 ±0.01mm ±0.01mm ±0.01mm ±0.01mm
    Z軸ストローク Max.40mm Max.40mm Max.40mm Max.40mm
    スピンドル回転数 5,000～60,000rpm 5,000～60,000rpm 5,000～60,000rpm 5,000～60,000rpm
    X・Y・Z軸制御 ACサ－ボ ACサ－ボ ACサーボ ACサーボ
    電源 φ3　AC200V　50/60Hz φ3　AC200V　50/60Hz φ3　AC200V　50/60Hz φ3　AC200V　50/60Hz
    最大消費電力 3.0kVA （集塵機含む) 3.0kVA （集塵機含む) 3.0kVA （集塵機含む) 3.0kVA （集塵機含む)
    空気圧 0.5MPa 0.5MPa 0.5MPa 0.5MPa
    エアー消費量 20～30L/min (A.N.R) 20～30L/min (A.N.R) 20～30L/min (A.N.R) 20～30L/min (A.N.R)
    本体重量 約300kg 約450kg 約350kg 約500kg
    外形寸法 800×852×1,322 1,140×925×1,418 900×950×1,327 1,140×1,125×1,410
