JUKI製マルチタスクプラットフォーム JM-100

JUKI製マルチタスクプラットフォーム JM-50

JUKI製マルチタスクプラットフォーム JM-20

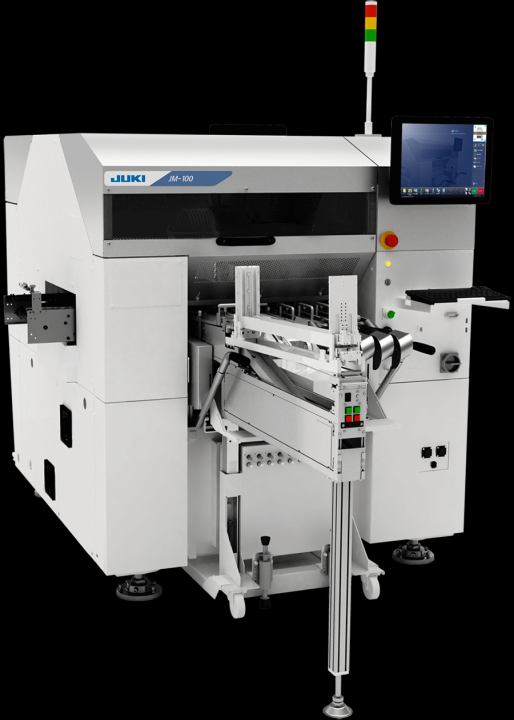

JUKI製 マルチタスクプラットフォーム JM-100
・高速挿入（吸着ノズル：0.6秒、グリッパノズル：0.8秒/1部品）クラス最高タクトを実現。
・認識センサの高さがかわる新開発「匠ヘッド」搭載
・充実の供給機*
・実装ソフトウェアJaNetsとの組み合わせで設備の見える化を実現
基本仕様
マルチタスクプラットフォームJM-100
 標準仕様(L 基板）クリンチ仕様（L 基板）
クリンチユニット使用時クリンチユニット未使用時
基板サイズ1回クランプ 50㎜×50㎜~410㎜×360㎜
(L基板）		 80㎜×100㎜~410㎜×360㎜ 80㎜×50㎜~410㎜×360㎜
2 回クランプ 50㎜×50㎜~800㎜×360㎜
(L基板）		 80㎜×100㎜~800㎜×360㎜ 80㎜×100㎜~800㎜×360㎜
基板重量 最大4kg
部品高さ 最大30mm
部品サイズレーザ認識 0603～□50mm
画像認識 □3mm～78×48ｍｍまたは85×25mm
部品挿入速度
（挿入部品）		吸着ノズル 0.6秒/部品*1*3*4
グリッパノズル 0.8秒/部品*2*3*4
チップ搭載精度
（表面実装部品）		レーザ認識 ±0.05mm（3σ）
画像認識 ±0.04mm


*1：弊社指定条件
（ 対象部品：アルミ電解コンデンサ（φ8㎜）、供給機：MRF-S×2,　動作条件:2点同時吸着、搭載（ノズル2本使用）
*2：弊社指定条件
（ 対象部品：コネクタ（4ピン）、動作条件:2点順次把持、搭載（ノズル2本使用）
*3：基板搬送、マーク認識時間は含みません。

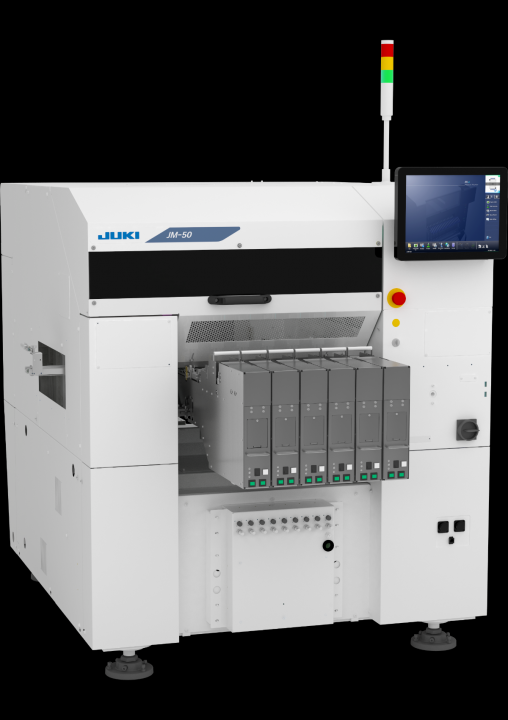

JUKI製 マルチタスクプラットフォーム JM-50
・多品種少量生産に最適
・段取り性、部品対応力に優れた新開発ノズルと供給機により、高い生産性を実現
・あらゆる生産形態に対応可能
・多数の導入実績による信頼の品質
基本仕様
基板サイズ1回クランプ 50×50㎜～410×360㎜
2回クランプ 50×50㎜～800×360㎜
基板重量 2kg
部品高さ 30㎜
部品サイズ 0603～□50㎜
電源 三相 AC200～415V
皮相電力 2.2kVA
漏電ブレーカー 標準
エアー消費流量 81L /min
搬送高さ 900㎜、950㎜
外形寸法(W×D×H) 1,454×1,505×1,450㎜
質量 約1,300kg

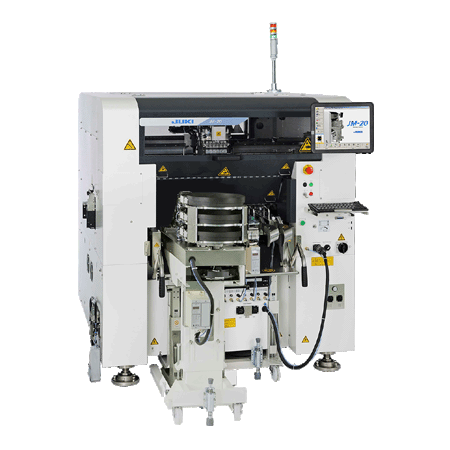

JUKI製 マルチタスクプラットフォーム JM-20
手挿入工程の自動化で、省人化・品質向上を実現
大型部品・基板にも対応
特長
  • 確実に部品を挿入するレーザ認識
  • 充実の供給装置（部品に合わせたカスタム対応となります）
  • リード90度曲げ機能
  • リード矯正機能
基本仕様
マルチタスクプラットフォームJM-20
  L基板仕様 XL基板仕様
基板サイズ 1回クランプ 410×360mm 410×560mm
2回クランプ 800×360mm 800×560mm
基板重量 最大4kg
部品高さ 28mm仕様 ○
55mm仕様 ○
部品サイズ レーザ認識 0603～□50mm
画像認識*1 54mm視野カメラ □3mm～□50mm
27mm視野カメラ 1005～□24mm
部品搭載速度
（挿入部品）		 吸着ノズル*2 0.8秒/部品*3*4
部品搭載速度
（表面実装部品）		 チップ部品（最適条件） 15,500CPH*3*4
IC部品 4,200CPH*3*4
部品搭載精度
（表面実装部品）		 レーザ認識 ±0.05mm（3σ）
画像認識*1 ±0.04mm
